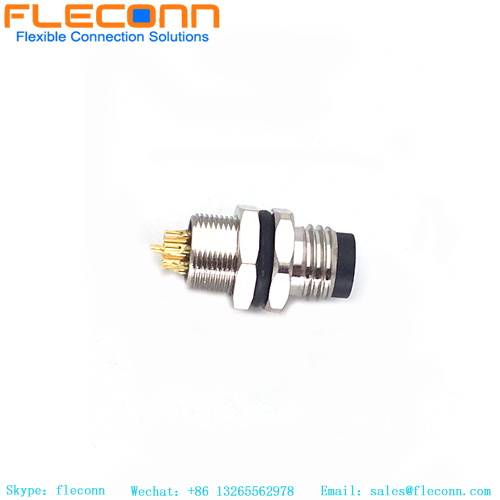

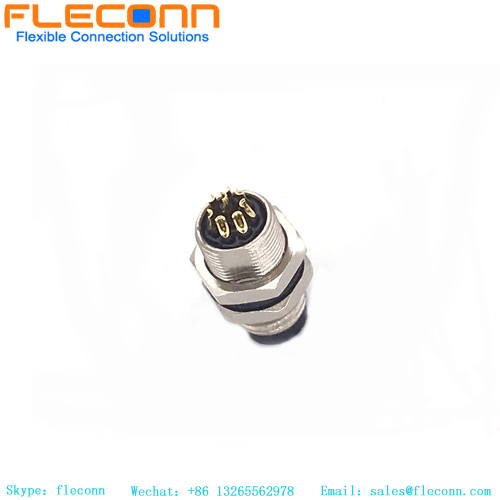

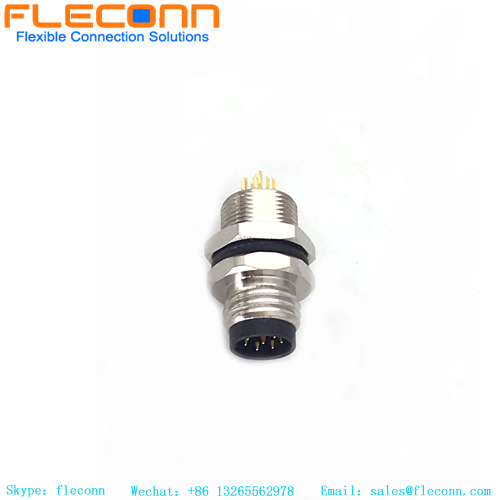

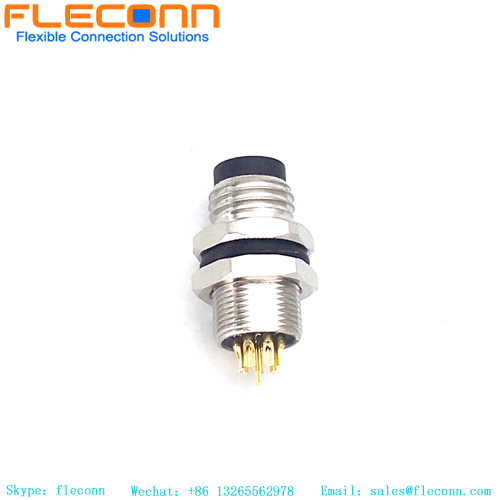

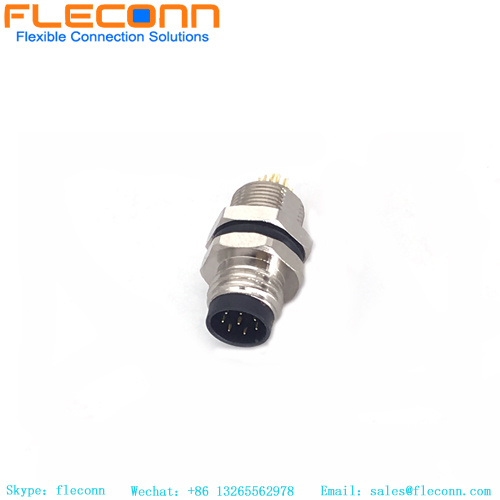

8-poliger M8-Stecker für Panelmontage
8-poliger M8-Stecker für Panelmontage 8-poliger M8-Stecker für Panelmontage 8-poliger M8-Stecker für Panelmontage 8-poliger M8-Stecker für Panelmontage 8-poliger M8-Stecker für Panelmontage

8-poliger M8-Stecker für Panelmontage

punkt nr.: 00505
Produktserie: M8-Einbausteckverbinder mit Lötanschlüssen. Drahtstärke: 22–28 AWG. Geschlecht des Steckverbinders: männlich und weiblich. Wasserdichtigkeit: IP67. Kernnummer des Steckverbinders: 8-polig. Steckerführung: rechtwinklig
Angebot anfordern
beschreibung Rezension
beschreibung

Beschreibung der 8-poligen M8-Steckerbuchse für die Panelmontage



M8-geformter Kabelstecker (Stecker), die Steckerteile und das Kabel wurden vor Verlassen des Werks zusammenspritzgegossen. Unser übliches Drahtmaterial ist Kabel aus PUR- oder PVC-Außenmantelmaterial, und der Innenkerndraht ist je nach Anschlussanwendung des Produkts erforderlich. Zur Auswahl verwenden wir üblicherweise PVC, SR-PVC, PP, PE und andere Materialien. Die passenden M8-Platinenendsteckverbinder (Buchsen) umfassen den Typ „Elektrodrahtschweißen“ und den Typ „Leiterplattenstift“. Der M8-Platinenendschweißtyp kann gemäß den Reservierungsanforderungen des Kunden mit elektronischem Draht und Harzvergusspaket verschweißt werden.

Produktparameter des 8-poligen M8-Einbausteckverbinders



Produktserie: M8-Steckerkabel Geschlecht des Steckers: männlich und weiblich
Industriestandard: IEC 61076-2-104 Steckerkernnummer: 8P
Steckerführung: rechtwinklig Anschlussmaterial: Kupfer
Wasserdichtigkeitsgrad: IP67 Verdrahtungsmethode: Schweißdraht
Drahtstärke: 20–28 AWG Verbindungsmethode: Gewindeanschluss
Gummikern des Steckverbinders: PA66 Injektionsmaterial: TPU
Nennstrom: 4A Anschlussleiter: Kupfer vergoldet
Nennspannung: 30V Isolationswiderstand: ≥100 mΩ
Dichtungsmethode: O-Typ-Dichtungsring Leiterwiderstand: ≤5mΩ
Anwendbare Temperatur: -20°- +80°
Drahtmantel: PVC/PUR


M8 8-poliger rückseitig befestigter Steckverbinder

M8 8 Pin Male Panel Mount Connector


M8 8 Pin Male Panel Mount Socket


M8 8 Pin Panel Mount Connector


M8 8 Pole Rear Fastened Connector


M8 8 Pos Front Mount Connector


Andere M8-Steckverbinder für die Panelmontage

M8 connector is classified as m8 field wireable cable connector, m8 molded cable connector, m8 pcb connector, m8 panel mount connector with wire solder cup terminals
