zu hause > M5 M8 M12 M16 Steckverbinder und Kabelbaugruppe > M12-Stecker > M12 X-kodierter Steckverbinder

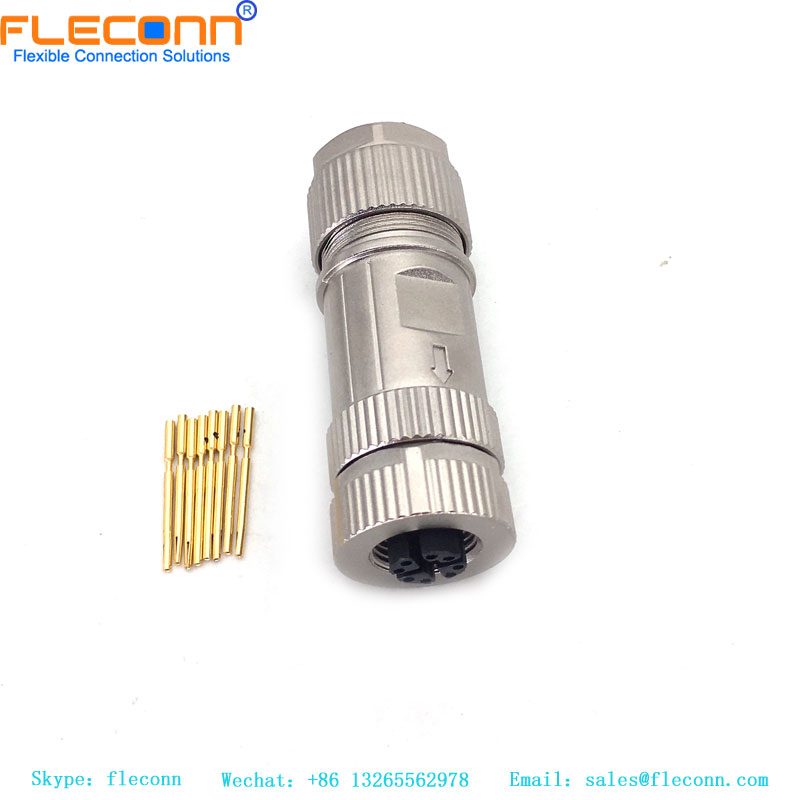

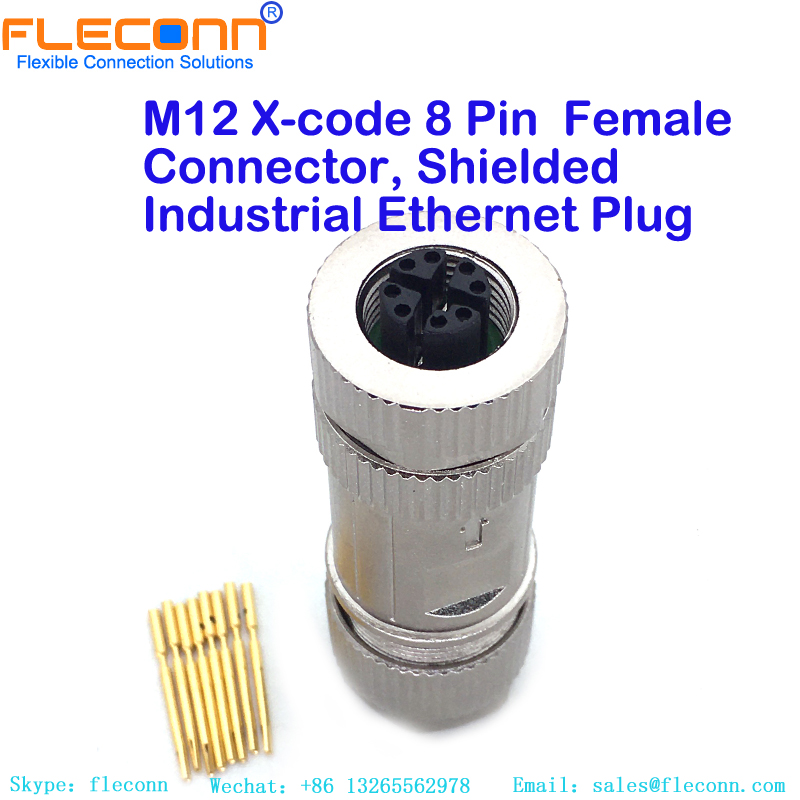

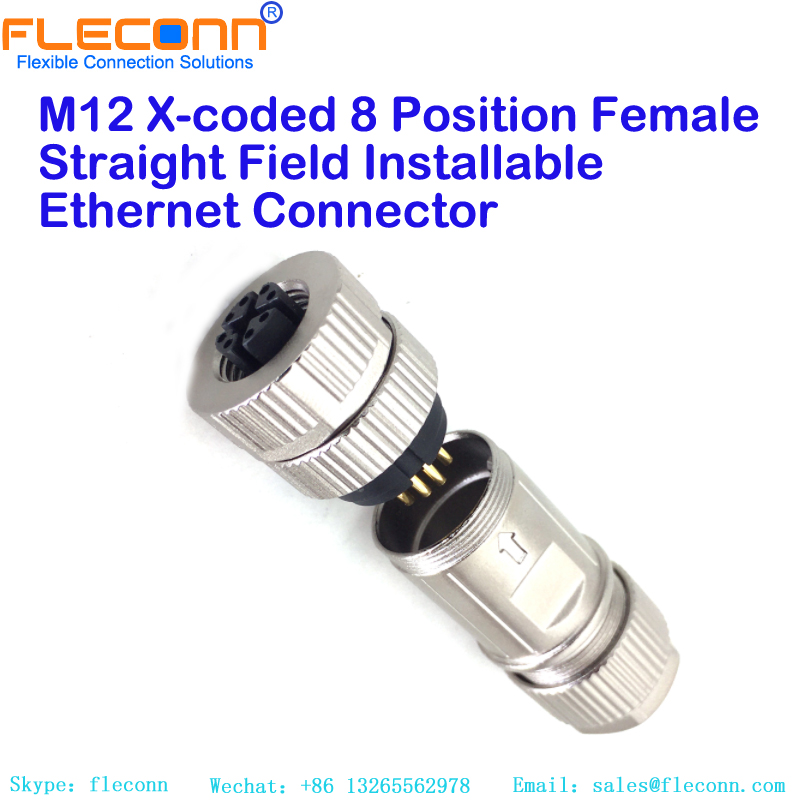

M12 8-polig X-codierte Buchse
M12 8-polig X-codierte Buchse M12 8-polig X-codierte Buchse M12 8-polig X-codierte Buchse

M12 8-polig X-codierte Buchse

punkt nr.: M12-X-F-SH-MS-08P
Produktserie: M12 X-codierter, vor Ort verdrahtbarer Steckverbinder.
Pin-Nummern: 8 Pins / 8 Kontakte.
Geschlecht: Weiblich.
Anschlussart: Crimp-Anschlüsse.
Merkmale: Wasser- und Staubschutzklasse IP67 bei Verbindung mit kompatiblem Steckverbinder.
Angebot anfordern
beschreibung Rezension
beschreibung

M12 8-polige X-codierte Buchse – Beschreibung

FLECONN kann hochwertige und kostengünstige M12-8-polige X-Code-Buchsen mit Crimp-Anschlüssen für feldverdrahtbare Industrie-Ethernet-Anwendungen liefern. Dieser Stecker kann eine Übertragungsrate von 10 Gbit/s erreichen, wenn er mit einem CAT6A-/CAT7-Kabel verbunden wird.

Technische Daten

M12 X-codierter 8-poliger Buchsenstecker, Crimpanschluss
Mechanische und elektrische Parameter Referenzstandard DIN EN 61076-2-109
Nennstrom 0,5 A
Nennspannung 48 V
Stoßspannung 300 V
Kontaktwiderstand ≤10mΩ
Isolationswiderstand ≥100 MΩ
EMV-Abschirmung Geschirmt
Korrosionsbeständigkeit Salzsprühtest > 48 Stunden
Schließsystem M12x1,0mm Schraube
Haltbarkeit >500 Steck-/Trennzyklen
Anzugsdrehmoment Empfohlen: 1,0 Nm
Max: 1,2Nm
Materialien Weiblicher Kontakt Phosphorbronze
Kontaktbeschichtung Gold (Au)
Isolierkörper einsetzen PA66+GF, Schwarz
Schraube Mutter Messing, CNC
Schraubenmutterbeschichtung Vernickelt
Außenschale Zinklegierung, vernickelt
O-Ring Gummi
Kabelverschraubung PA
Kabelverschraubungsmutter Zinklegierung, vernickelt
Gestecktes Kabel Drahtschütz 26 AWG bis 24 AWG
Kabelaußendurchmesser 6 mm bis 8 mm
Drahtverbindungsmethode Crimp-Anschlussklemmen
Länge des Kabelmantels abisolieren 20 bis 25 mm
Länge der abgezogenen Aderisolation
Umweltdaten Nenntemperatur -25~80 ℃
Schutzgrad IP67
Einhaltung von Umweltauflagen RoHS2.0 2015/863 Änderungsanhang
Verschmutzungsgrad 3

M12 8-polig X-codierte Buchse
M12 8 Pin X-code Female Shielding Field Crimping Wireable Connector


M12 8-polige Gigabit-Ethernet-X-codierte Buchse
M12 X-coded 8 Pole Female 10Gbps Cat6A Ethernet Connector, Crimp Terminals


M12 X-Code 8-poliger Crimp-Sensorstecker, weiblich, geschirmt
M12 X-coded 8 Contacts Female Connector, Crimp Termination
