zu hause > M5 M8 M12 M16 Steckverbinder und Kabelbaugruppe > M8-Stecker > M8-Steckverbinder für Panelmontage mit Lötkelchanschlüssen

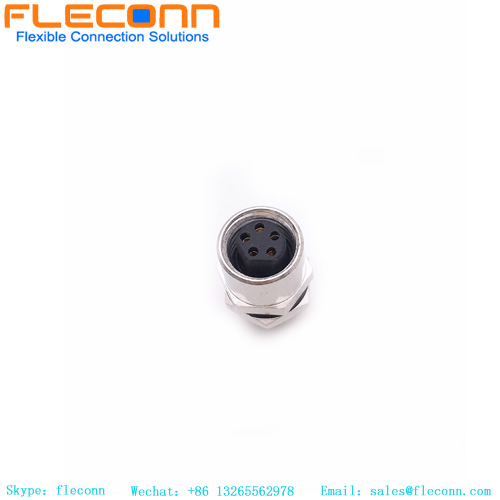

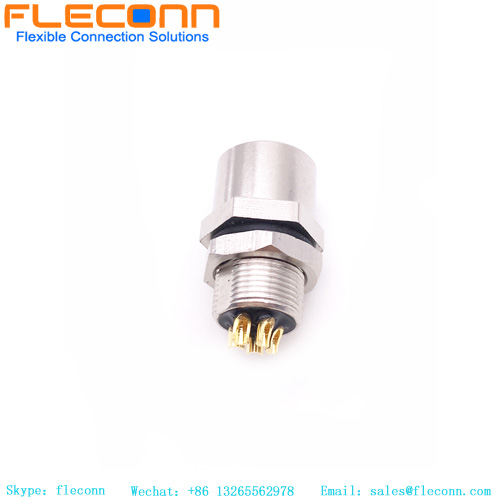

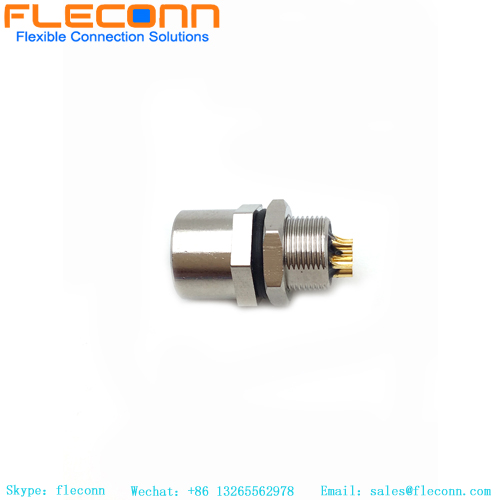

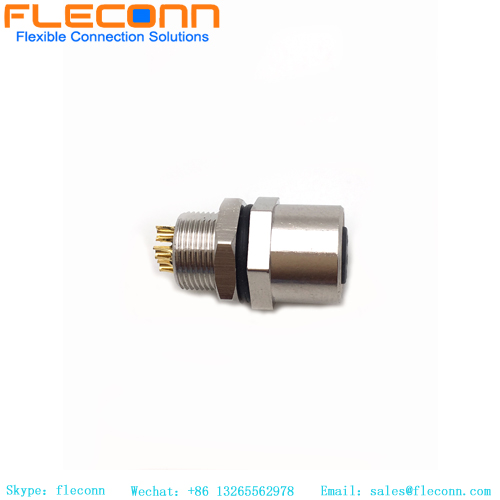

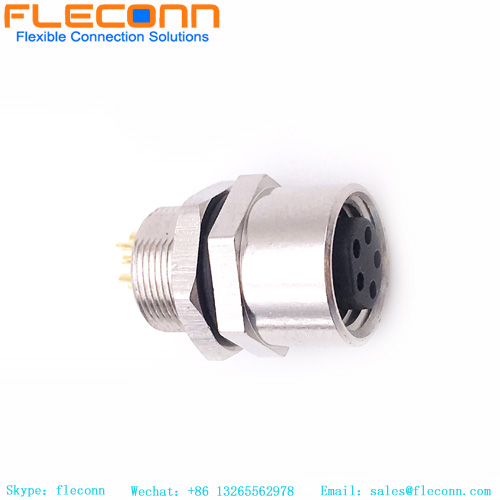

M8 5-poliger Steckverbinder für Panelmontage
M8 5-poliger Steckverbinder für Panelmontage M8 5-poliger Steckverbinder für Panelmontage M8 5-poliger Steckverbinder für Panelmontage M8 5-poliger Steckverbinder für Panelmontage M8 5-poliger Steckverbinder für Panelmontage

M8 5-poliger Steckverbinder für Panelmontage

punkt nr.: M8-A-F-ST-PM-05P
Produktserie: M8-Einbausteckverbinder mit Lötanschlüssen. Drahtstärke: 22–28 AWG. Geschlecht des Steckverbinders: männlich und weiblich. Wasserdichtigkeit: IP67. Kernnummer des Steckverbinders: 5-polig. Steckerführung: rechtwinklig
Angebot anfordern
beschreibung Rezension
beschreibung

Beschreibung des 5-poligen M8-Steckverbinders für Frontplattenmontage



M8-geformter Kabelstecker (Stecker), die Steckerteile und das Kabel wurden vor Verlassen des Werks zusammengespritzt. Unser übliches Drahtmaterial ist Kabel aus PUR- oder PVC-Außenmantelmaterial, und der Innenkerndraht ist je nach Anschlussanwendung des Produkts erforderlich. Zur Auswahl verwenden wir üblicherweise PVC, SR-PVC, PP, PE und andere Materialien. Die passenden M8-Platinenendsteckverbinder (Buchsen) umfassen den Typ „Elektrodrahtschweißen“ und den Typ „Leiterplattenstift“. Der M8-Platinenendschweißtyp kann gemäß den Reservierungsanforderungen des Kunden mit elektronischem Draht und Harzvergusspaket verschweißt werden.

Produktparameter des 5-poligen M8-Einbausteckverbinders



Produktserie: M8-Steckerkabel Geschlecht des Steckers: männlich und weiblich
Industriestandard: IEC 61076-2-104 Steckerkernnummer: 5P
Steckerführung: rechtwinklig Anschlussmaterial: Kupfer
Wasserdichtigkeitsgrad: IP67 Verdrahtungsmethode: Schweißdraht
Drahtstärke: 20–28 AWG Verbindungsmethode: Gewindeanschluss
Gummikern des Steckverbinders: PA66 Injektionsmaterial: TPU
Nennstrom: 4A Anschlussleiter: Kupfer vergoldet
Nennspannung: 30V Isolationswiderstand: ≥100 mΩ
Dichtungsmethode: O-Typ-Dichtungsring Leiterwiderstand: ≤5mΩ
Anwendbare Temperatur: -20°- +80°
Drahtmantel: PVC/PUR


M8 5-poliger B-kodierter Steckverbinder für die rückwärtige Montage

M8 5 Pin Female Panel Mount Connector


M8 5 Pin Front Panel Mount Connector


M8 5 Pin Panel Mount Connector


M8 5 Pole B-Coded Rear Mount Connector


M8 5 Pos Female Rear Fastened Connector

Andere M8-Steckverbinder für die Panelmontage
 M8 connector is classified as m8 field wireable cable connector, m8 molded cable connector, m8 pcb connector, m8 panel mount connector with wire solder cup terminals
