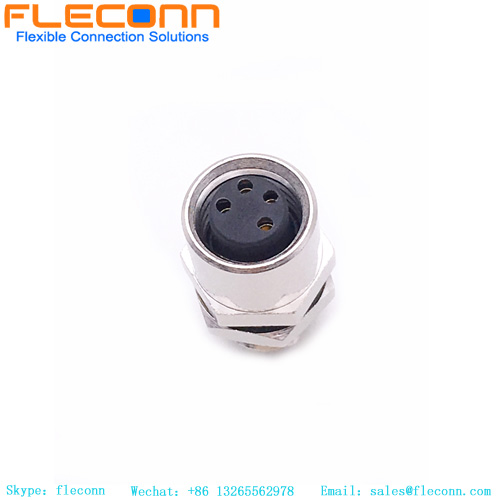

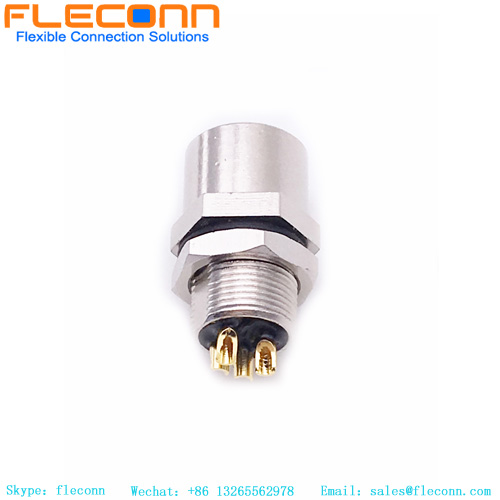

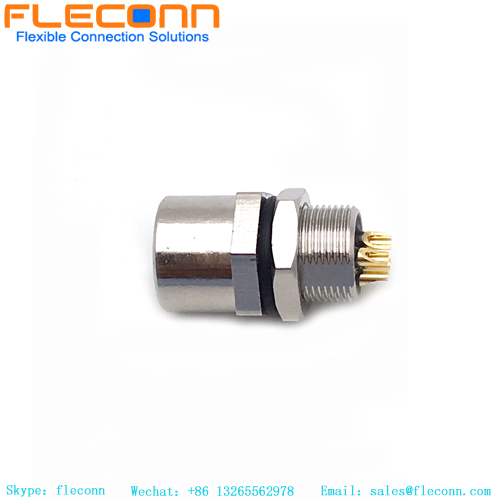

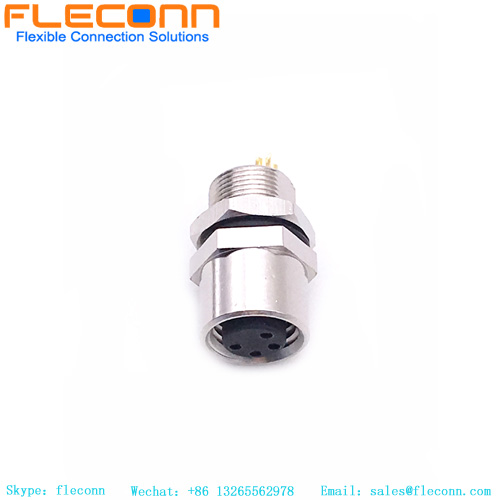

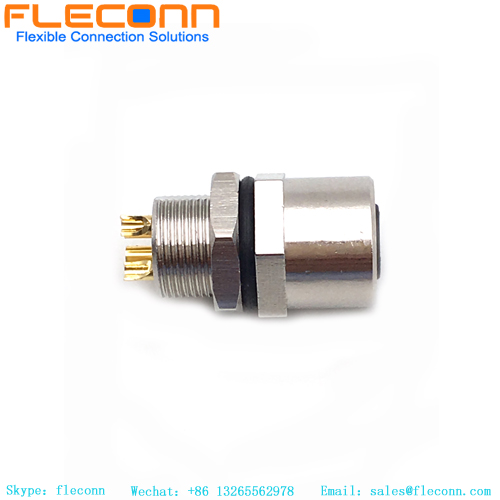

M8 4-poliger A-kodierter, vorne befestigter Steckverbinder
M8 4-poliger A-kodierter, vorne befestigter Steckverbinder M8 4-poliger A-kodierter, vorne befestigter Steckverbinder M8 4-poliger A-kodierter, vorne befestigter Steckverbinder M8 4-poliger A-kodierter, vorne befestigter Steckverbinder M8 4-poliger A-kodierter, vorne befestigter Steckverbinder

M8 4-poliger A-kodierter, vorne befestigter Steckverbinder

punkt nr.: 00504
Produktserie: M8-Einbausteckverbinder mit Lötanschlüssen. Drahtstärke: 22–28 AWG. Geschlecht des Steckverbinders: männlich und weiblich. Wasserdichtigkeit: IP67. Kernnummer des Steckverbinders: 4-polig. Steckerführung: rechtwinklig
Angebot anfordern
beschreibung Rezension
beschreibung

Beschreibung des 4-poligen M8-Steckverbinders für die Panelmontage



M8-geformter Kabelstecker (Stecker), die Steckerteile und das Kabel wurden vor Verlassen des Werks zusammengespritzt. Unser übliches Drahtmaterial ist Kabel aus PUR- oder PVC-Außenmantelmaterial, und der Innenkerndraht ist je nach Anschlussanwendung des Produkts erforderlich. Zur Auswahl verwenden wir üblicherweise PVC, SR-PVC, PP, PE und andere Materialien. Die passenden M8-Platinenendsteckverbinder (Buchsen) umfassen den Typ „Elektrodrahtschweißen“ und den Typ „Leiterplattenstift“. Der M8-Platinenendschweißtyp kann gemäß den Reservierungsanforderungen des Kunden mit elektronischem Draht und Harzvergusspaket verschweißt werden.

Produktparameter des 4-poligen M8-Steckverbinders für die Rückwandmontage



Produktserie: M8-Steckerkabel Geschlecht des Steckers: männlich und weiblich
Industriestandard: IEC 61076-2-104 Steckerkernnummer: 4P
Steckerführung: rechtwinklig Anschlussmaterial: Kupfer
Wasserdichtigkeitsgrad: IP67 Verdrahtungsmethode: Schweißdraht
Drahtstärke: 20–28 AWG Verbindungsmethode: Gewindeanschluss
Gummikern des Steckverbinders: PA66 Injektionsmaterial: TPU
Nennstrom: 4A Anschlussleiter: Kupfer vergoldet
Nennspannung: 30V Isolationswiderstand: ≥100 mΩ
Dichtungsmethode: O-Typ-Dichtungsring Leiterwiderstand: ≤5mΩ
Anwendbare Temperatur: -20°- +80°
Drahtmantel: PVC/PUR


M8 A-kodierter Panelmontage-Steckverbinder

M8 4 Pin A-coded Front Fastened Connector


M8 4 Pin Panel Mount Connetor


M8 4 Pos Female Rear Panel Mount Connector


M8 A-Coded Panel Mount Connector


Andere M8-Steckverbinder für die Panelmontage

M8 connector is classified as m8 field wireable cable connector, m8 molded cable connector, m8 pcb connector, m8 panel mount connector with wire solder cup terminals
