zu hause > M5 M8 M12 M16 Steckverbinder und Kabelbaugruppe > M12-Stecker > M12-Steckverbinder für Leiterplattenmontage – 90-Grad-Stifte

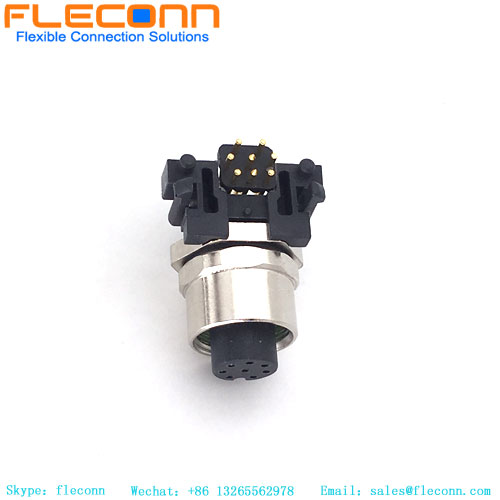

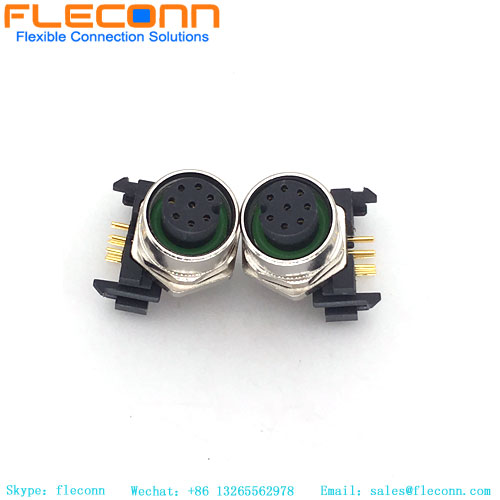

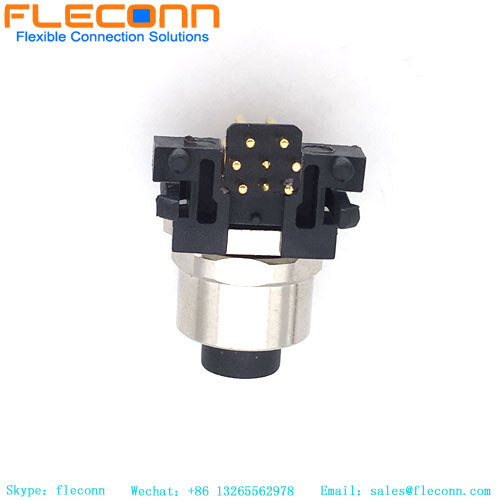

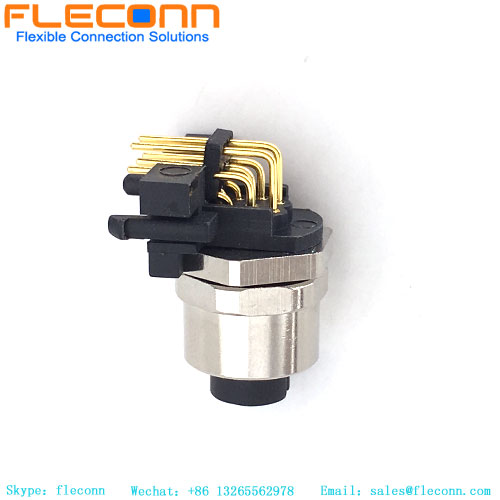

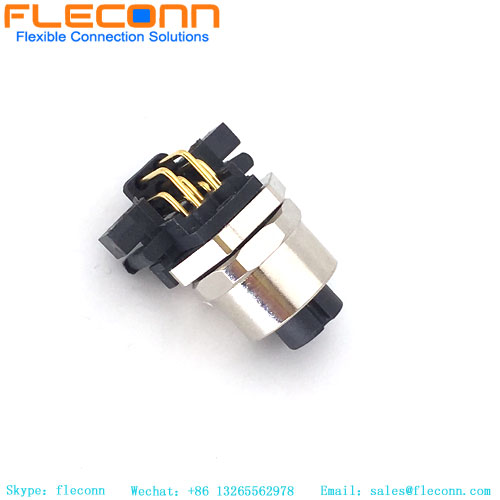

Rechtwinkliger M12-Stecker für die Panelmontage
Rechtwinkliger M12-Stecker für die Panelmontage Rechtwinkliger M12-Stecker für die Panelmontage Rechtwinkliger M12-Stecker für die Panelmontage Rechtwinkliger M12-Stecker für die Panelmontage Rechtwinkliger M12-Stecker für die Panelmontage

Rechtwinkliger M12-Stecker für die Panelmontage

punkt nr.: M12-A-F-PM-RA-08P-02
Produktserie: M12-Steckverbinder für die Panelmontage. Steckverbindercode: A-Typ. Steckverbindergeschlecht: Weiblich. Wasserdichtigkeitsgrad: IP67. Kernnummer des Steckverbinders: 8P. Steckerführung: rechtwinklig
Angebot anfordern
beschreibung Rezension
beschreibung

Produktbeschreibung des rechtwinkligen M12-Steckverbinders für die Panelmontage



M12-Einbausteckverbinder mit 3, 4, 5, 6, 8, 12, 17-poligem Stecker und Buchse sowie vergoldeten Kontakten können von FLECONN bereitgestellt werden. Um die Richtung des abgewinkelten Kabelabgangs des Gegensteckers zu bestimmen, können wir 90 Grad rechtwinklige M12-Einbausteckverbinder mit 4, 5 und 8 Positionen in Drahtlötstiften und PCB-DIP-Lötstiften anbieten. Im vollständig zusammengesteckten Zustand entsprechen die Steckverbinder der Schutzart IP67, um Schutz vor Flüssigkeiten und Staub zu gewährleisten.


Produktparameter des rechtwinkligen M12-Panelmontage-Steckverbinders



Produktserie: M12-Einbausteckverbinder Steckergeschlecht: Weiblich
Steckercode: Typ A Steckerkernnummer: 8P
Industriestandard: IEC61076-2-101 Steckertyp: Panel-Typ, Frontverriegelung
Steckerführung: rechtwinklig Anschlussmaterial: Kupfer
Wasserdichtigkeitsgrad: IP67 Anwendbare Temperatur: -20°- +80°
Adapterdrahtstärke: 26AWG-22AWG Verbindungsmethode: Gewindeanschluss
Nennstrom: 4A Anschlussleiter: Kupfer vergoldet
Nennspannung: 250V Isolationswiderstand: ≥100 mΩ
Dichtungsmethode: O-Typ-Dichtungsring Leiterwiderstand: ≤5mΩ


M12-Anwendungen für rechtwinklige Panelmontage-Steckverbinder



●Sensoren, Aktoren, Encoder, Motoren ●Industrielle Gitterlichtvorhänge
●Fabrikautomatisierungsprozesssteuerung ●Gerätebatterie, Halbleiter
●Druckgeräte für Verpackungsetiketten ●Feldbus: DeviceNet, CANopen usw.
●Industrielle Instrumente und Geräte ●NMEA 2000 Schiffselektronik, Schienenverkehr
●EMS-Leiterplattenmontage ●LED-Außendisplay, LED-Außenbeleuchtung


Rechtwinkliger M12-Stecker für die Panelmontage
M12 A-Coded 8 Pin Female Right Angle Panel Mount Receptacle


M12 Right Angle Panel Mount Connector


M12 8 Pin A-Coded 90 Degree Panel Connector

M12 A-Code 8 Pin Female Panel Mount Connector

M12 8 Pin Panel Mount Connector

Andere M12-Steckverbinder für die Panelmontage

FLECONN can provide high quality 180 degree straight 3 pin 4 pin 5 pole 6 positions 8 pin male and female a-code b-code c-code d-code l-code k-code s-code t-code x code m12 pcb panel mount connector with PG9 and m16x1.5 front and rear fastening thread.
