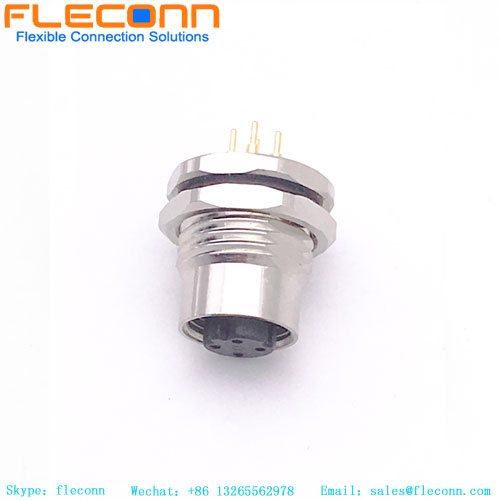

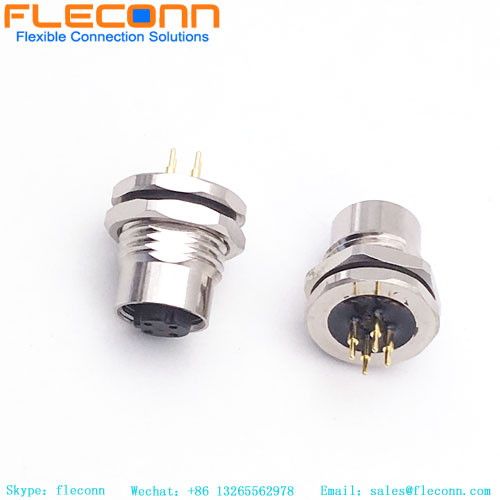

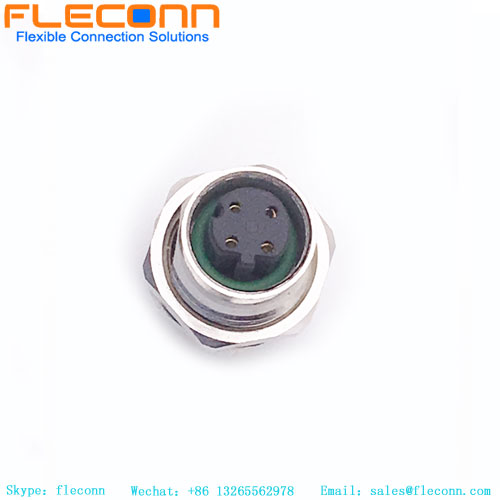

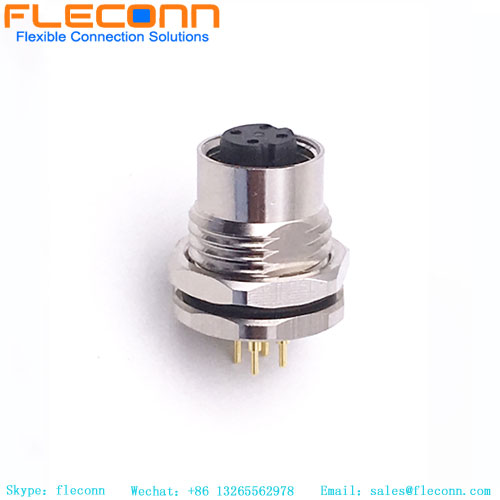

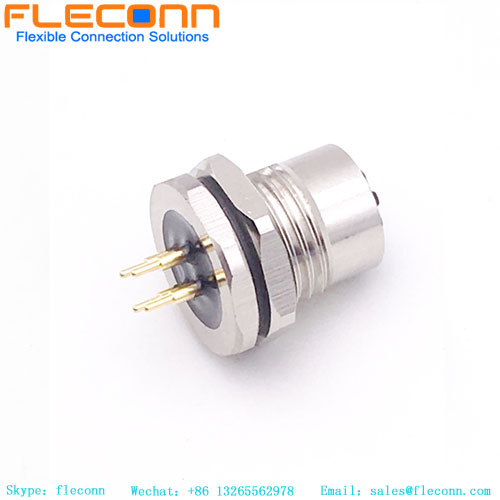

M12-D-Buchse für Panelmontage
M12-D-Buchse für Panelmontage M12-D-Buchse für Panelmontage M12-D-Buchse für Panelmontage M12-D-Buchse für Panelmontage M12-D-Buchse für Panelmontage

M12-D-Buchse für Panelmontage

punkt nr.: M12-D-F-PM-ST-04P-02
Produktserie: M12-Steckverbinder für die Panelmontage. Steckverbindercode: Typ D. Steckverbindergeschlecht: Weiblich. Wasserdichtigkeitsgrad: IP67. Kernnummer des Steckverbinders: 4P. Steckerführung: Gerade
Angebot anfordern
beschreibung Rezension
beschreibung

Produktbeschreibung des M12-D-Buchsensteckverbinders für die Panelmontage



M12-Einbausteckverbinder mit 3, 4, 5, 6, 8, 12, 17-poligem Stecker und Buchse sowie vergoldeten Kontakten können von FLECONN bereitgestellt werden. Um die Richtung des abgewinkelten Kabelabgangs des Gegensteckers zu bestimmen, können wir 90 Grad rechtwinklige M12-Einbausteckverbinder mit 4, 5 und 8 Positionen in Drahtlötstiften und PCB DIP-Lötstiften anbieten. Im vollständig zusammengesteckten Zustand entsprechen die Steckverbinder der Schutzart IP67, um Schutz vor Flüssigkeiten und Staub zu gewährleisten.


Produktparameter des M12-D-Buchsensteckverbinders für die Panelmontage



Produktserie: M12-Einbausteckverbinder Steckergeschlecht: Weiblich
Steckercode: D-Typ Steckerkernnummer: 4P
Industriestandard: IEC61076-2-109 Steckertyp: Panel-Typ, Frontverriegelung
Steckerführung: Gerade Anschlussmaterial: Kupfer
Wasserdichtigkeitsgrad: IP67 Anwendbare Temperatur: -20°- +80°
Adapterdrahtstärke: 22AWG-26AWG Verbindungsmethode: Gewindeanschluss
Nennstrom: 4A Anschlussleiter: Kupfer vergoldet
Nennspannung: 250V Isolationswiderstand: ≥100 mΩ
Dichtungsmethode: O-Typ-Dichtungsring Leiterwiderstand: ≤5mΩ


Anwendungen für M12-D-Buchsensteckverbinder zur Panelmontage



●Sensoren, Aktoren, Encoder, Motoren ●Industrielle Gitterlichtvorhänge
●Fabrikautomatisierungsprozesssteuerung ●Gerätebatterie, Halbleiter
●Druckgeräte für Verpackungsetiketten ●Feldbus: DeviceNet, CANopen usw.
●Industrielle Instrumente und Geräte ●NMEA 2000 Schiffselektronik, Schienenverkehr
●EMS-Leiterplattenmontage ●LED-Außendisplay, LED-Außenbeleuchtung


M12-D-Buchse für Panelmontage
M12 4 Pin D-Coded Female Panel Connector, Rear Mounting


M12-D Female Panel Mount Connector


M12 4 Pin Connector Panel Mount

M12 Connector 4 Pin Panel Mount

M12 Circular Panel Mount Connector

Andere M12-Steckverbinder für die Panelmontage

FLECONN can provide high quality 180 degree straight 3 pin 4 pin 5 pole 6 positions 8 pin male and female a-code b-code c-code d-code l-code k-code s-code t-code x code m12 pcb panel mount connector with PG9 and m16x1.5 front and rear fastening thread.
