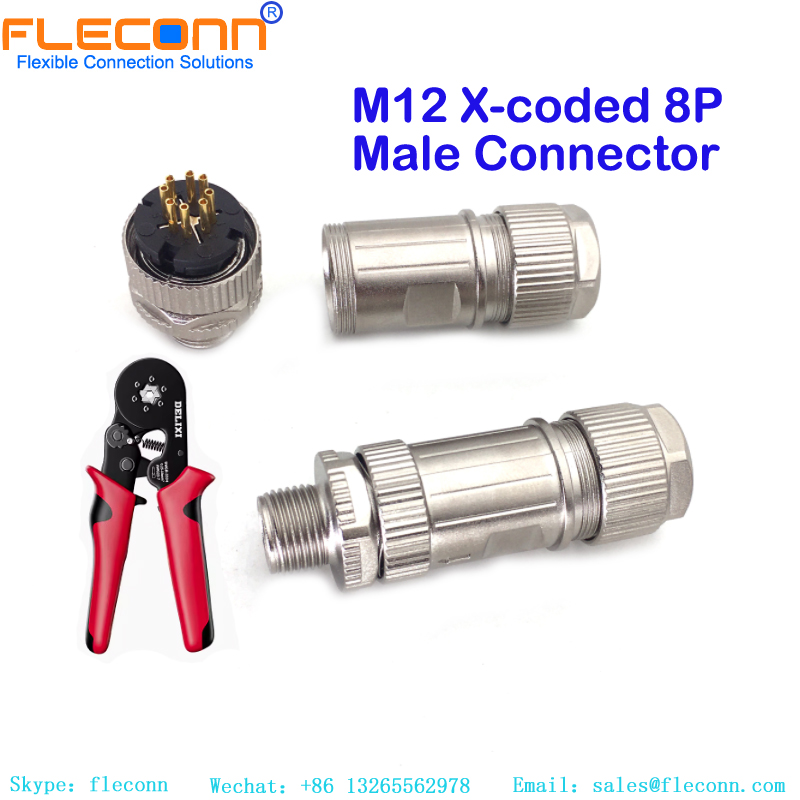

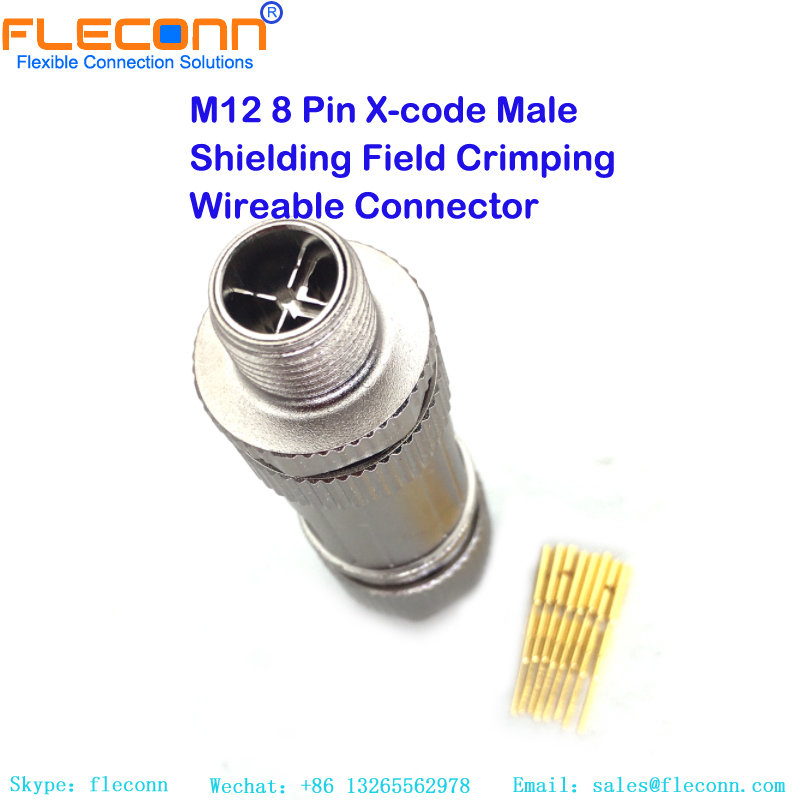

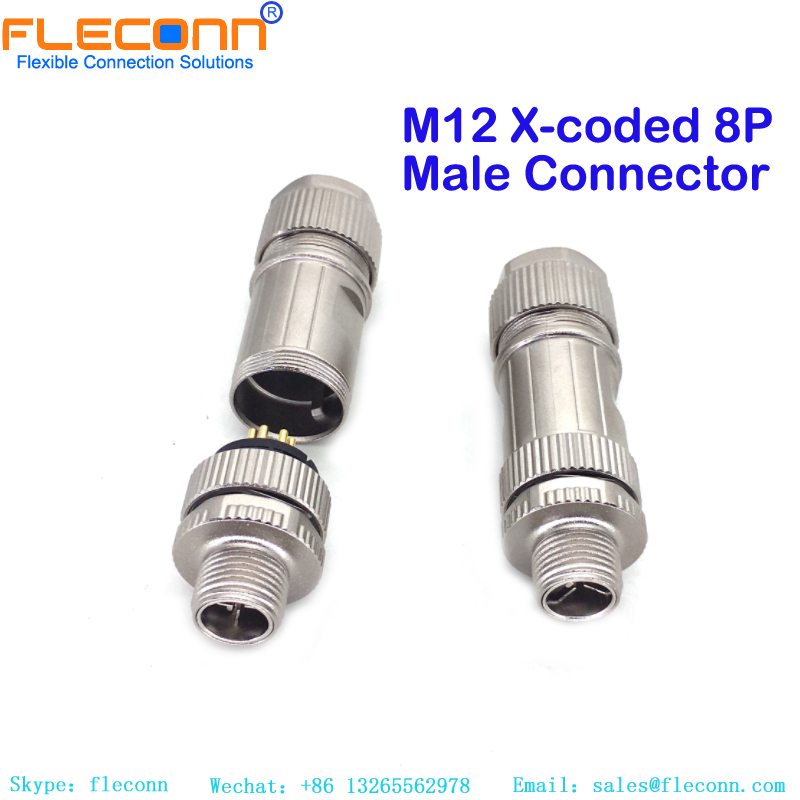

M12 8-poliger X-Code-männlicher, abschirmender, feldcrimpbarer, verdrahtbarer Steckverbinder
M12 8-poliger X-Code-männlicher, abschirmender, feldcrimpbarer, verdrahtbarer Steckverbinder M12 8-poliger X-Code-männlicher, abschirmender, feldcrimpbarer, verdrahtbarer Steckverbinder M12 8-poliger X-Code-männlicher, abschirmender, feldcrimpbarer, verdrahtbarer Steckverbinder

M12 8-poliger X-Code-männlicher, abschirmender, feldcrimpbarer, verdrahtbarer Steckverbinder

punkt nr.: M12-X-M-MS-08P
Produktserie: M12
Angebot anfordern
beschreibung Rezension
beschreibung

M12 8-poliger X-Code-Stecker mit Abschirmung, Feldcrimpung, verdrahtbarer Steckverbinder Beschreibung

FLECONN kann qualitativ hochwertige und kostengünstige m12 8-polige X-Code-Buchsen mit Crimpanschlüssen für industrielle Ethernet-Feldverkabelungsanwendungen liefern. Dieser Anschluss kann eine Übertragungsrate von 10 Gbit/s erreichen, wenn er mit einem CAT6A-/CAT7-Kabel verbunden ist.

Technische Daten

M12-X-Code-Ethernet-Steckverbinder, Crimp-Anschluss

Mechanische und elektrische Parameter Referenzstandard DIN EN 61076-2-109
Nennstrom 0,5A
Nennspannung 48V
Impulsspannung 300V
Kontakt Widerstand ≤10mΩ
Isolationswiderstand ≥100 MΩ
EMV-Abschirmung Geschirmt
Korrosionsbeständigkeit Salzsprühtest > 48 Stunden
Verschlusssystem M12x1,0mm Schraube
Haltbarkeit >500 Verbindungs-/Entkopplungszyklen
Anzugsdrehmoment Empfohlen: 1,0 Nm
Maximal: 1,2 Nm
Materialien Männlicher Kontakt Phosphorbronze
Kontaktbeschichtung Gold (Au)
Isolierkörper einsetzen PA66+GF, Schwarz
Schraubenmutter Messing, CNC
Schraubenmutterbeschichtung Vernickelt
Außenhülle Zinklegierung, vernickelt
O-Ring Gummi
Kabelverschraubung PA
Kabelverschraubungsmutter Zinklegierung, vernickelt
Zusammengestecktes Kabel Drahtschütz 26AWG~24AWG
Kabel-Außendurchmesser 6mm ~ 8mm
Drahtverbindungsmethode Crimpklemmen
Kabelmantellänge abisolieren 20~25mm
Länge der Schäldrahtisolierung
Umweltdaten Nenntemperatur -25~80 ℃
Schutzgrad IP67
Umweltkonformität RoHS2.0 2015/863 Änderungsanhang
Verschmutzungsgrad 3

M12 X-kodierter 8-poliger Stecker
M12 8 Pin X-code Male Shielding Field Crimping Wireable Connectorr


Crimpklemmen für M12-X-Code-Ethernet-Steckverbinder
M12 X-code Ethernet Connector Crimping Terminals


M12 X-kodierter 8-poliger Stecker
M12 X-coded 8 Pin Male Connector
