zu hause > M5 M8 M12 M16 Steckverbinder und Kabelbaugruppe > M12-Stecker > M12 X-kodierter Steckverbinder
M12 8-poliger X-Code-Buchsen-Abschirmungsfeld-Crimp-verdrahtbarer Steckverbinder
M12 8-poliger X-Code-Buchsen-Abschirmungsfeld-Crimp-verdrahtbarer Steckverbinder M12 8-poliger X-Code-Buchsen-Abschirmungsfeld-Crimp-verdrahtbarer Steckverbinder M12 8-poliger X-Code-Buchsen-Abschirmungsfeld-Crimp-verdrahtbarer Steckverbinder

M12 8-poliger X-Code-Buchsen-Abschirmungsfeld-Crimp-verdrahtbarer Steckverbinder

punkt nr.: M12-X-F-MS-08P
Produktserie: M12
Angebot anfordern
beschreibung Rezension
beschreibung

M12 8-poliges X-Code-Buchsenabschirmungs-Crimpfeld Beschreibung des verdrahtbaren Steckverbinders

FLECONN kann qualitativ hochwertige und kostengünstige m12 8-polige X-Code-Buchsen mit Crimpanschlüssen für industrielle Ethernet-Feldverkabelungsanwendungen liefern. Dieser Anschluss kann eine Übertragungsrate von 10 Gbit/s erreichen, wenn er mit einem CAT6A-/CAT7-Kabel verbunden ist.

Technische Daten

M12 X-kodierter 8-poliger Buchsenstecker, Crimpanschluss

Mechanische und elektrische Parameter Referenzstandard DIN EN 61076-2-109
Nennstrom 0,5A
Nennspannung 48V
Impulsspannung 300V
Kontakt Widerstand ≤10mΩ
Isolationswiderstand ≥100 MΩ
EMV-Abschirmung Geschirmt
Korrosionsbeständigkeit Salzsprühtest > 48 Stunden
Verschlusssystem M12x1,0mm Schraube
Haltbarkeit >500 Verbindungs-/Entkopplungszyklen
Anzugsdrehmoment Empfohlen: 1,0 Nm
Maximal: 1,2 Nm
Materialien Weiblicher Kontakt Phosphorbronze
Kontaktbeschichtung Gold (Au)
Isolierkörper einsetzen PA66+GF, Schwarz
Schraubenmutter Messing, CNC
Schraubenmutterbeschichtung Vernickelt
Außenhülle Zinklegierung, vernickelt
O-Ring Gummi
Kabelverschraubung PA
Kabelverschraubungsmutter Zinklegierung, vernickelt
Zusammengestecktes Kabel Drahtschütz 26AWG~24AWG
Kabel-Außendurchmesser 6mm ~ 8mm
Drahtverbindungsmethode Crimpklemmen
Kabelmantellänge abisolieren 20~25mm
Länge der Schäldrahtisolierung
Umweltdaten Nenntemperatur -25~80 ℃
Schutzgrad IP67
Umweltkonformität RoHS2.0 2015/863 Änderungsanhang
Verschmutzungsgrad 3

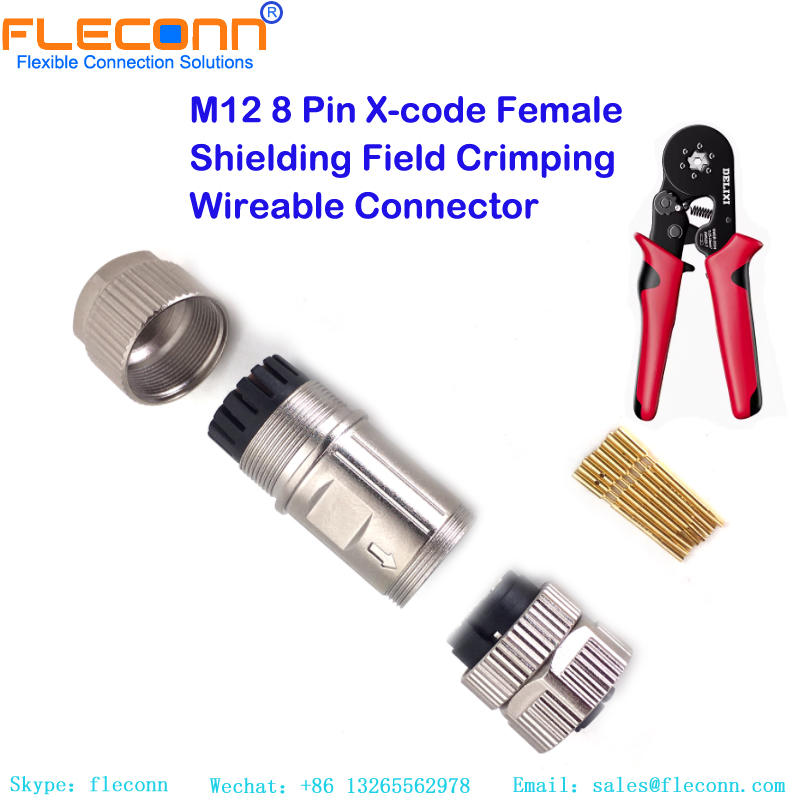

M12 8-poliger X-Code-Buchsen-Abschirmungsfeld-Crimp-verdrahtbarer Steckverbinder
M12 8 Pin X-code Female Shielding Field Crimping Wireable Connector

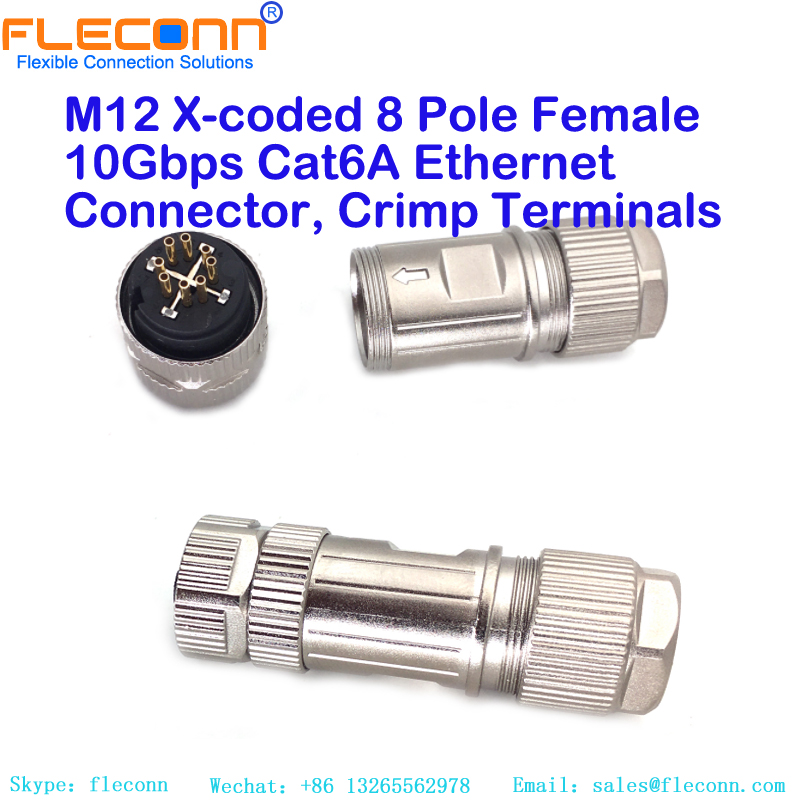

M12 X-kodierter 8-poliger Cat6A-Ethernet-Stecker mit 10 Gbit/s, Crimpanschlüsse
M12 X-coded 8 Pole Female 10Gbps Cat6A Ethernet Connector, Crimp Terminals

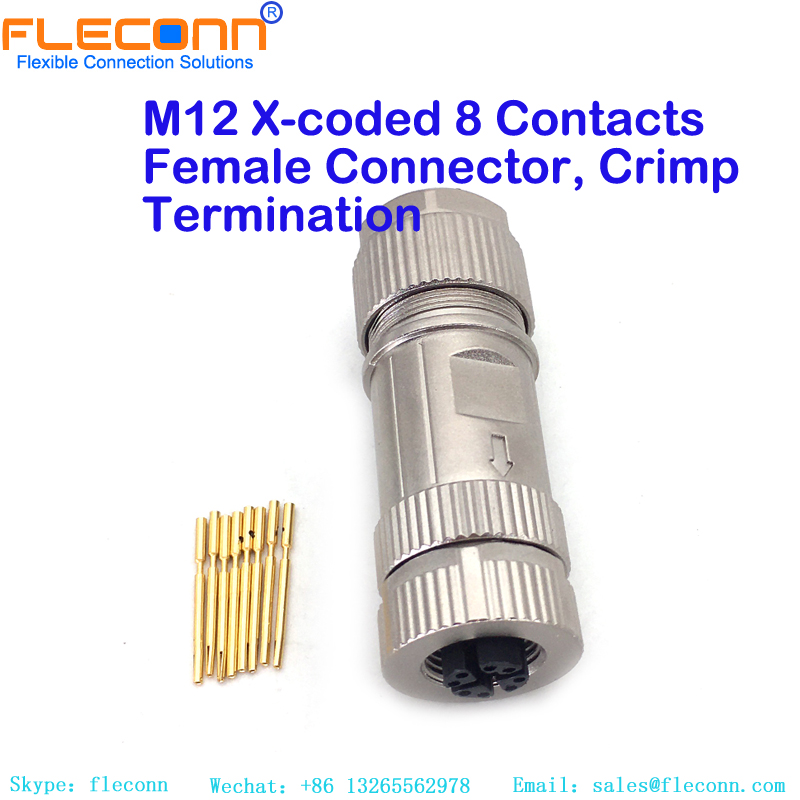

M12 X-kodierter 8-poliger Buchsenstecker, Crimpanschluss
M12 X-coded 8 Contacts Female Connector, Crimp Termination
