zu hause > M5 M8 M12 M16 Steckverbinder und Kabelbaugruppe > M12-Stecker > Vor Ort installierbarer M12-Steckverbinder mit Metallgehäuse

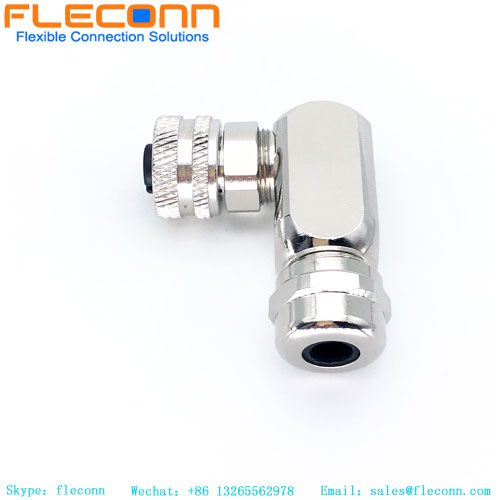

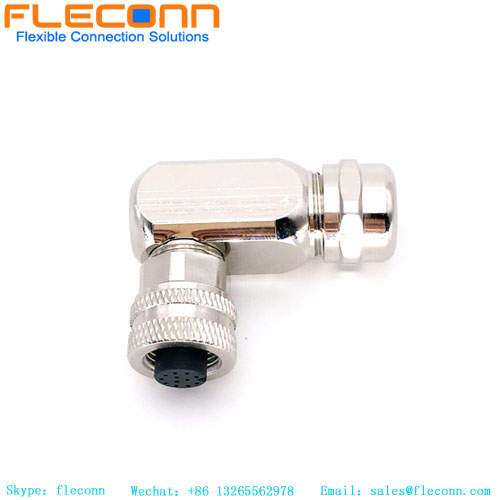

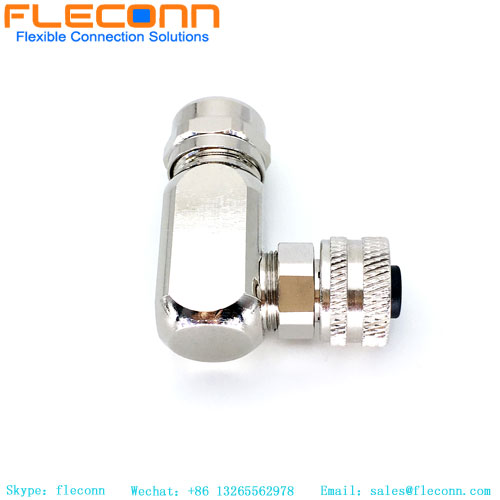

M12 12-poliger Buchsenstecker
M12 12-poliger Buchsenstecker M12 12-poliger Buchsenstecker M12 12-poliger Buchsenstecker M12 12-poliger Buchsenstecker M12 12-poliger Buchsenstecker

M12 12-poliger Buchsenstecker

punkt nr.: M12-A-F-FW-RA-12P-02
Produktserie: M12-Stecker. Steckercode: A-Typ. Steckergeschlecht: Weiblich. Wasserdichtigkeitsgrad: IP67. Steckerkernnummer: 12P. Steckerführung: rechtwinklig
Angebot anfordern
beschreibung Rezension
beschreibung

Produktbeschreibung für 12-polige M12-Buchse



FLECONN kann als professioneller M12-Steckerlieferant IP67/IP68 wasserdichte 3-polige, 4-polige, 5 Kontakte, 6 Positionen, 8-polige, 12-polige, 17-polige M12-Stecker und -Buchsen wie A-kodierte Sensorstecker, B-kodierte Feldbusstecker für Profibus usw. liefern Interbus, C-kodierter, D-kodierter Steckverbinder für Industrial Ethernet, Profinet, Ethernet IP und EtherCat und X-kodierter, robuster 10-Gbit-Hochgeschwindigkeits-Industrie-Ethernet-Steckverbinder. Diese m12-Steckverbinder werden als vor Ort verdrahtbare/installierbare/anbaubare, vergossene und plattenmontierbare Steckverbinder klassifiziert und werden häufig in Automatisierungssensoren und -aktoren sowie industriellen Ethernet-Kabelverbindungen verwendet.


Produktparameter der 12-poligen M12-Buchse



Produktserie: M12-Stecker Steckergeschlecht: Weiblich
Steckercode: Typ A Steckerkernnummer: 12P
Industriestandard: IEC61076-2-101 Steckertyp: Vor Ort verdrahtbar
Steckerführung: rechtwinklig Anschlussmaterial: Kupfer
Wasserdichtigkeitsgrad: IP67 Anwendbare Temperatur: -20°- +80°
Adapterdrahtstärke: 22AWG-26AWG Verbindungsmethode: Gewindeanschluss
Nennstrom: 4A Anschlussleiter: Kupfer vergoldet
Nennspannung: 250V Isolationswiderstand: ≥100 mΩ
Dichtungsmethode: O-Typ-Dichtungsring Leiterwiderstand: ≤5mΩ


Pinbelegung des 12-poligen M12-Buchsensteckers



●Sensoren, Aktoren, Encoder, Motoren ●Industrielle Gitterlichtvorhänge
●Fabrikautomatisierungsprozesssteuerung ●Gerätebatterie, Halbleiter
●Druckgeräte für Verpackungsetiketten ●Feldbus: DeviceNet, CANopen usw.
●Industrielle Instrumente und Geräte ●NMEA 2000 Schiffselektronik, Schienenverkehr
●EMS-Leiterplattenmontage ●LED-Außendisplay, LED-Außenbeleuchtung


M12 12-poliger Buchsenstecker
M12 A-Coded 12 Pin Female Right Angle Connector Pinout


M12 Right Angle Connector

M12 12 Pole Female Connector

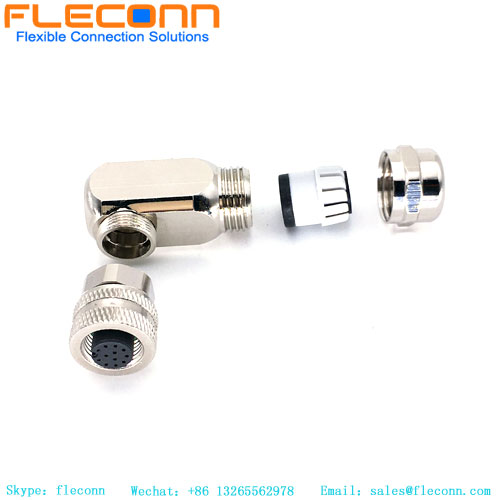

M12 Metal Assembled Right Angle Connector

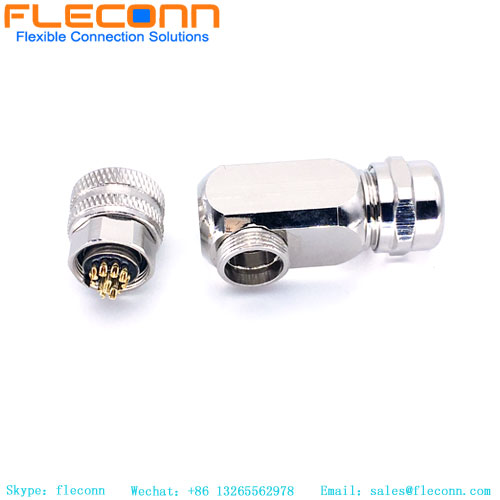

M12 Metal Assembled Connector

Anderer M12-Stecker

FLECONN can manufacture A-Coded B-Coded C-coded D-Coded K-Coded L-Coded S-coded T-coded X-Coded 3 pole 4 pin 5 pin 6 way 8 contacts 12 positions 17 pins male and female m12 connectors for industry automation, sensor and actuator systems, DeviceNet, Profibus, Interbus, Industrial Ethernet, Machine Vision Camera, Industrial Camera, Profinet, Ethernet/IP and EtherCat, Motor, Frequency-convertors. These m12 connectors have molding type, field wireable/field installable/field mountable type, pcb panel mount type, wire solder-cup terminal panel mount type. There are straight, right angle, T-shape and Y-shape connector available. These M12 male and female connector can reach IP67 IP68 waterproof rating.
