zu hause > Deutsch-Connector

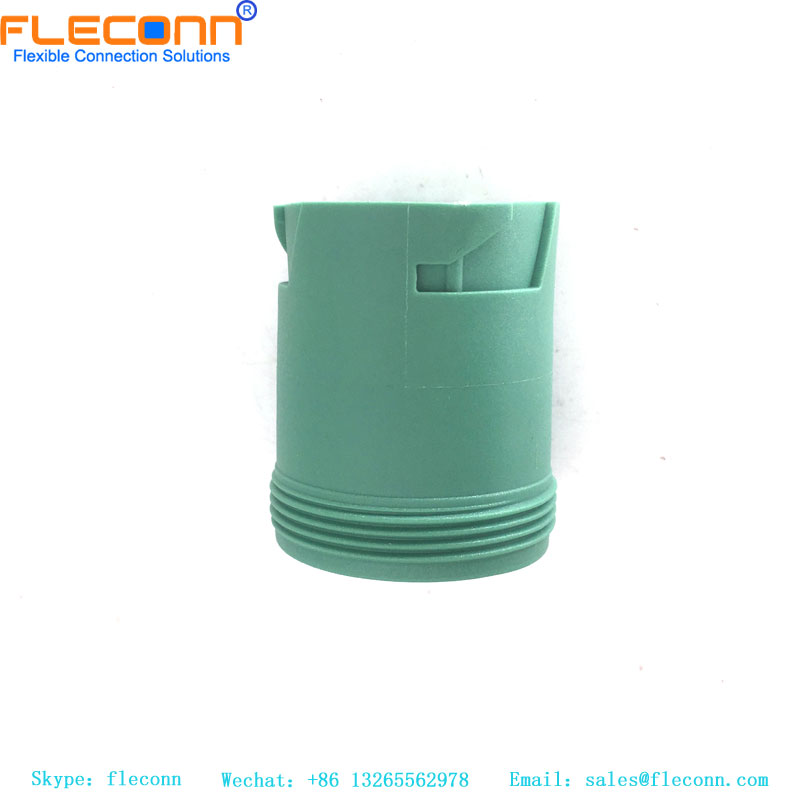

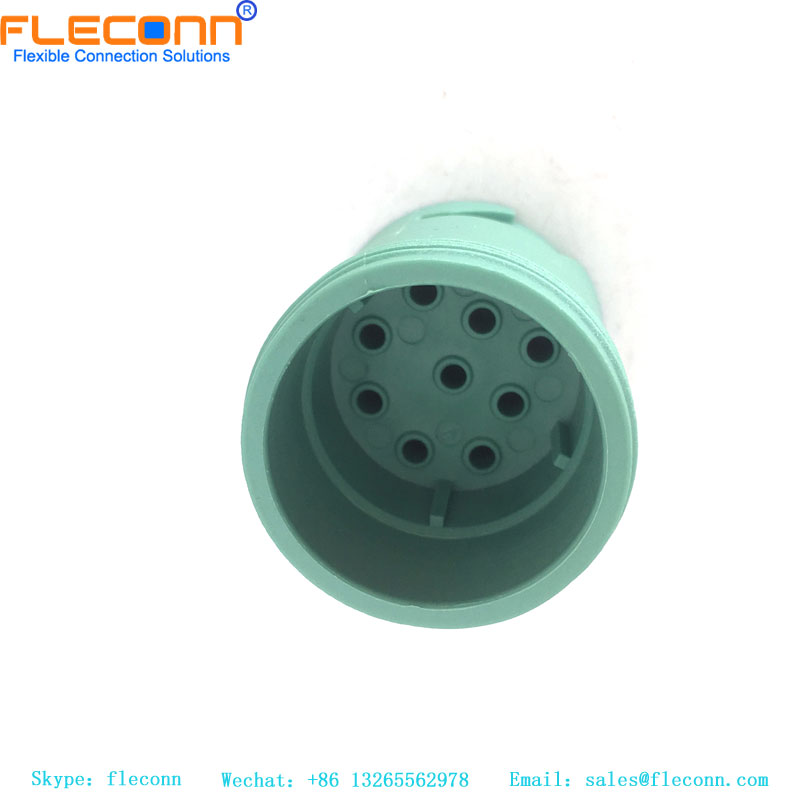

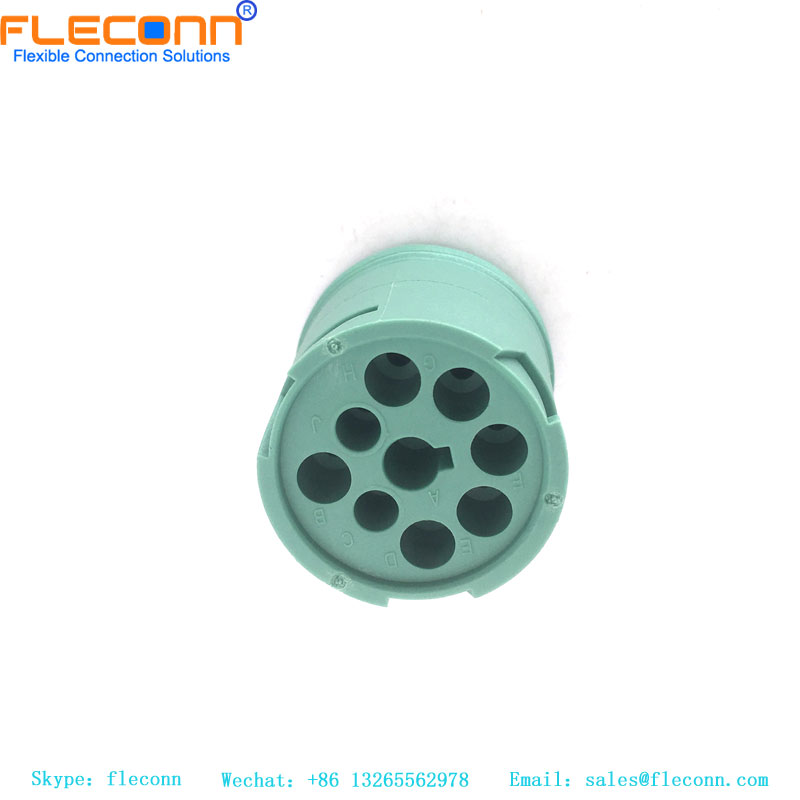

Deutsch HD14-9-1939P-P080 9-Positionen-Buchse, männlich, in Reihe, hinten mit Gewinde
Deutsch HD14-9-1939P-P080 9-Positionen-Buchse, männlich, in Reihe, hinten mit Gewinde Deutsch HD14-9-1939P-P080 9-Positionen-Buchse, männlich, in Reihe, hinten mit Gewinde Deutsch HD14-9-1939P-P080 9-Positionen-Buchse, männlich, in Reihe, hinten mit Gewinde

Deutsch HD14-9-1939P-P080 9-Positionen-Buchse, männlich, in Reihe, hinten mit Gewinde

punkt nr.: HD14-9-1939P-P080
Produktserie: Deutsch HD10-Serie Steckverbinder-Pin-Nummern: 9 Pins / 9 Kontakte Geschlecht: Buchse Anschlusstyp: Crimpklemmen Merkmal: Wasser- und Staubschutzklasse IP67 bei Verbindung mit kompatiblem Steckverbinder
Angebot anfordern
beschreibung Rezension
beschreibung

Deutsch HD14-9-1939P-P080 9-Positionen-Buchse, männlich, in Reihe, hinten mit Gewinde Beschreibung

FLECONN kann verschiedene TE/AMP-Steckerbäume für Kunden anpassen, um Daten, Strom und Signale auch in den schlechtesten Umgebungen und unter extremsten Einsatzbedingungen zuverlässig zu übertragen. Je nach Kundenwunsch können verschiedene Arten von Steckverbinderkabeln hergestellt werden, wodurch die Größe und der Stromverbrauch von Anwendungen reduziert und die Leistung verbessert werden können.

Technische Daten

HD14-9-1939P-P080 DEUTSCH Kfz-Gehäuseersatz, Crimpanschluss

Mechanische und elektrische Parameter Referenzstandard DIN EN 61076-2-109
Nennstrom 0,5A
Nennspannung 48V
Impulsspannung 300V
Kontakt Widerstand ≤10mΩ
Isolationswiderstand ≥100 MΩ
EMV-Abschirmung Geschirmt
Korrosionsbeständigkeit Salzsprühtest > 48 Stunden
Haltbarkeit >500 Verbindungs-/Entkopplungszyklen
Anzugsdrehmoment Empfohlen: 1,0 Nm
Maximal: 1,2 Nm
Materialien Männlicher Kontakt Phosphorbronze
Kontaktbeschichtung Gold (Au)
Isolierkörper einsetzen PA66+GF, Schwarz
Schraubenmutter Messing, CNC
Schraubenmutterbeschichtung Vernickelt
Außenhülle Zinklegierung, vernickelt
O-Ring Gummi
Kabelverschraubung PA
Kabelverschraubungsmutter Zinklegierung, vernickelt
Zusammengestecktes Kabel Kabel-Außendurchmesser 6mm ~ 8mm
Drahtverbindungsmethode Crimpklemmen
Kabelmantellänge abisolieren 20~25mm
Länge der Schäldrahtisolierung
Umweltdaten Nenntemperatur -25~80 ℃
Schutzgrad IP67
Umweltkonformität RoHS2.0 2015/863 Änderungsanhang
Verschmutzungsgrad 3

Deutsch HD14-Serie Steckverbinderkabel für den Automobilbereich
Deutsch HD14 Series Connector Wire Automotive Conncetor


HD14-9-1939P-P080 9-Positionen-Buchse, männlich, in Reihe, hinten mit Gewinde
HD14-9-1939P-P080 9-Position Receptacle, Male, In Line, Threaded Rear


HD14-9-1939P-P080 DEUTSCH Kfz-Gehäuseersatz
HD14-9-1939P-P080 DEUTSCH Automotive Housings Substitute
