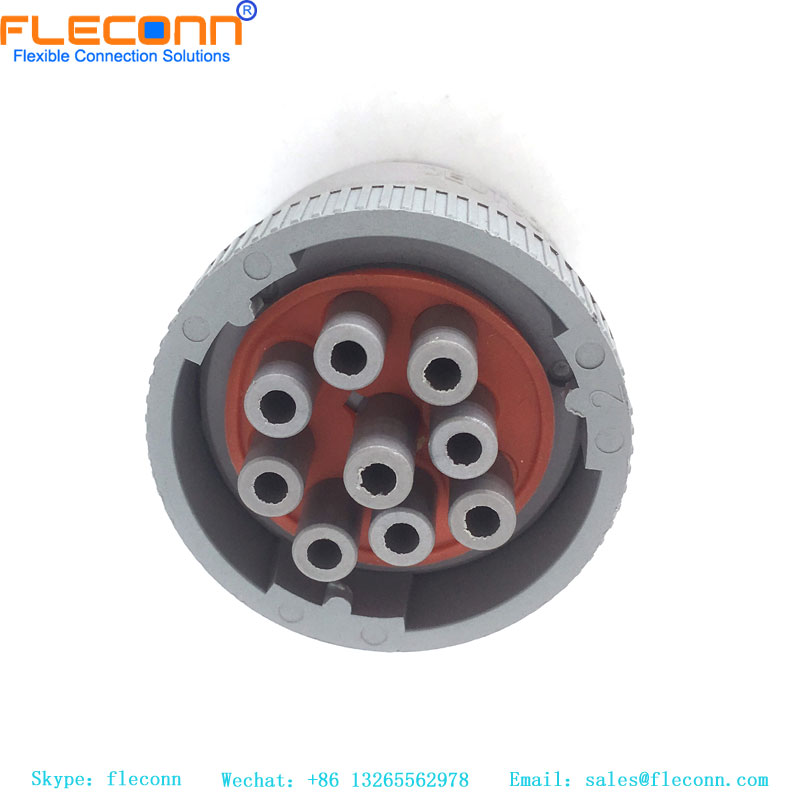

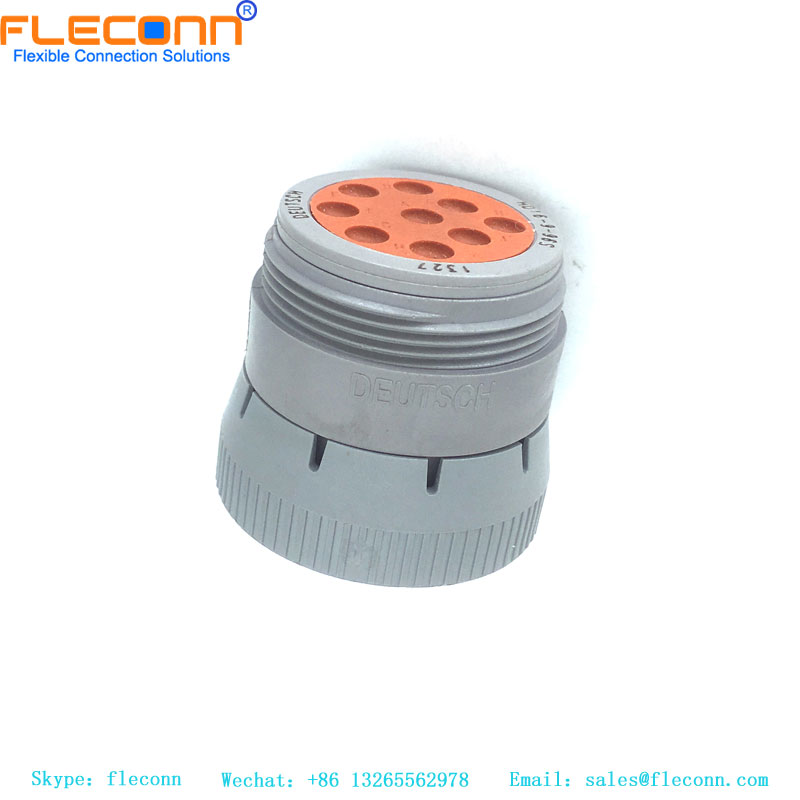

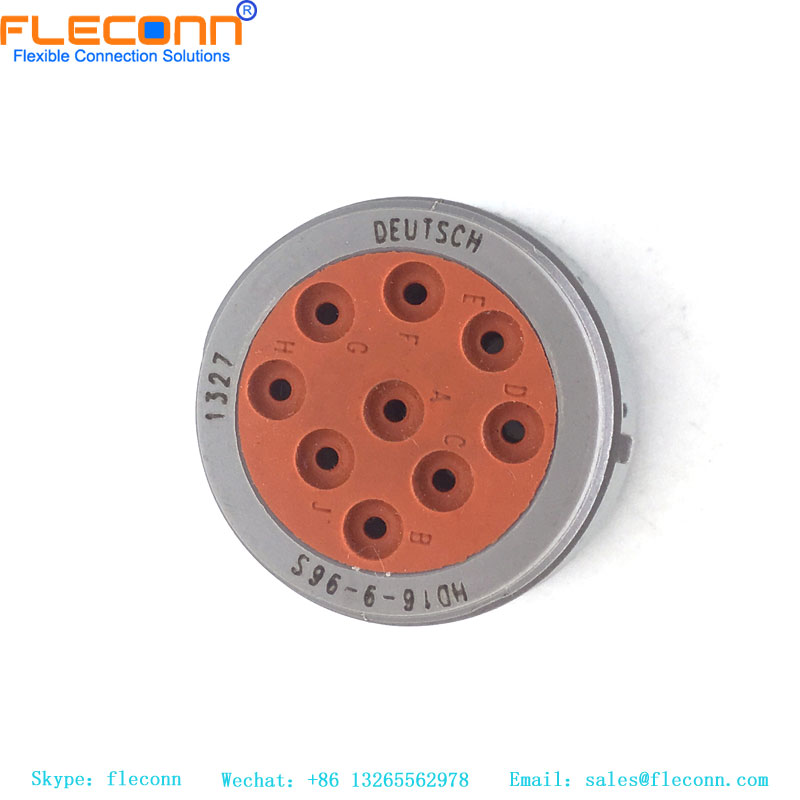

Deutsch 9-polige Steckdosen-Automobilsteckverbinder Wasserdichter Autosteckverbinder HD16-9-96S
Deutsch 9-polige Steckdosen-Automobilsteckverbinder Wasserdichter Autosteckverbinder HD16-9-96S Deutsch 9-polige Steckdosen-Automobilsteckverbinder Wasserdichter Autosteckverbinder HD16-9-96S Deutsch 9-polige Steckdosen-Automobilsteckverbinder Wasserdichter Autosteckverbinder HD16-9-96S

Deutsch 9-polige Steckdosen-Automobilsteckverbinder Wasserdichter Autosteckverbinder HD16-9-96S

punkt nr.: HD16-9-96S
Produktserie: Deutsch HD16-Serie Steckverbinder-Pin-Nummern: 9 Pins / 9 Kontakte Geschlecht: Buchse Anschlusstyp: Crimpklemmen Merkmal: Wasser- und Staubschutzklasse IP67 bei Verbindung mit kompatiblem Steckverbinder
Angebot anfordern
beschreibung
beschreibung

Deutsch 9-polige Steckdosen-Automobilanschlüsse Wasserdichter Auto-Stecker HD16-9-96S Beschreibung

FLECONN kann verschiedene TE/AMP-Steckerbäume für Kunden anpassen, um Daten, Strom und Signale auch in den schlechtesten Umgebungen und unter extremsten Einsatzbedingungen zuverlässig zu übertragen. Je nach Kundenwunsch können verschiedene Arten von Steckverbinderkabeln hergestellt werden, wodurch die Größe und der Stromverbrauch von Anwendungen reduziert und die Leistung verbessert werden können.

Technische Daten

Wasserdichte Kfz-Schnittstelle der HD-Serie, 9-polige Buchse HD16-9-96S, Crimpanschluss

Mechanische und elektrische Parameter Referenzstandard DIN EN 61076-2-109
Nennstrom 0,5A
Nennspannung 48V
Impulsspannung 300V
Kontakt Widerstand ≤10mΩ
Isolationswiderstand ≥100 MΩ
EMV-Abschirmung Geschirmt
Korrosionsbeständigkeit Salzsprühtest > 48 Stunden
Haltbarkeit >500 Verbindungs-/Entkopplungszyklen
Anzugsdrehmoment Empfohlen: 1,0 Nm
Maximal: 1,2 Nm
Materialien Männlicher Kontakt Phosphorbronze
Kontaktbeschichtung Gold (Au)
Isolierkörper einsetzen PA66+GF, Schwarz
Schraubenmutter Messing, CNC
Schraubenmutterbeschichtung Vernickelt
Außenhülle Zinklegierung, vernickelt
O-Ring Gummi
Kabelverschraubung PA
Kabelverschraubungsmutter Zinklegierung, vernickelt
Zusammengestecktes Kabel Kabel-Außendurchmesser 6mm ~ 8mm
Drahtverbindungsmethode Crimpklemmen
Kabelmantellänge abisolieren 20~25mm
Länge der Schäldrahtisolierung
Umweltdaten Nenntemperatur -25~80 ℃
Schutzgrad IP67
Umweltkonformität RoHS2.0 2015/863 Änderungsanhang
Verschmutzungsgrad 3

Deutsch 9-polige Steckdosen-Automobilsteckverbinder Wasserdichter Autosteckverbinder HD16-9-96S
Deutsch 9 pin Receptacle automotive connectors Waterproof Auto connector HD16-9-96S


Wasserdichte Kfz-Schnittstelle der HD-Serie, 9-polige Buchse HD16-9-96S
HD Series Automotive Waterproof Interface 9-pin Female Connector HD16-9-96S


TE Connectivity – HD16-9-96S – 9-polige Kabelmontage-Verbindungsstecker-Buchse der Serie HD10
TE Connectivity - HD16-9-96S - HD10 Series 9 Pole Cable Mount Conn Plug Female Connector
